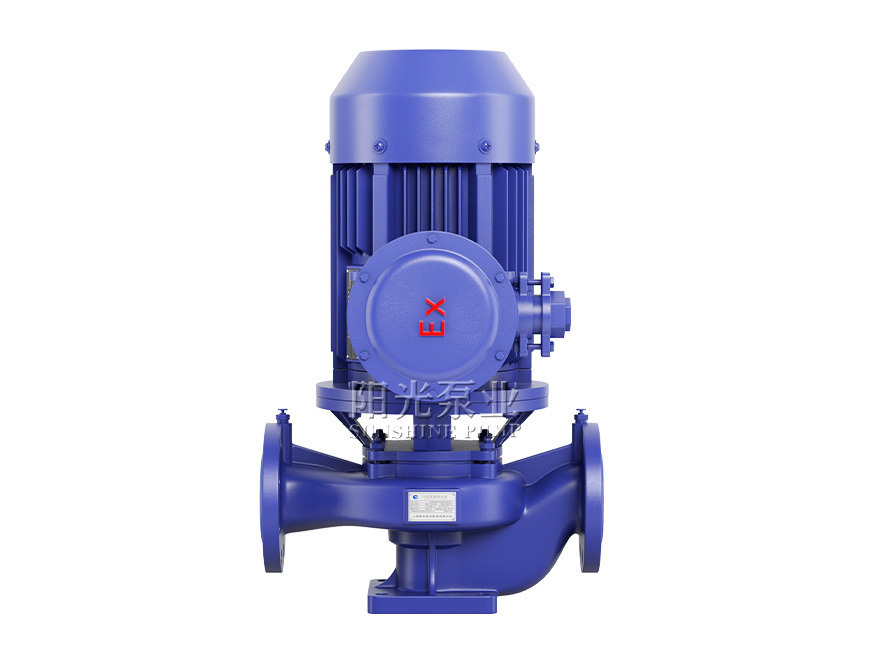

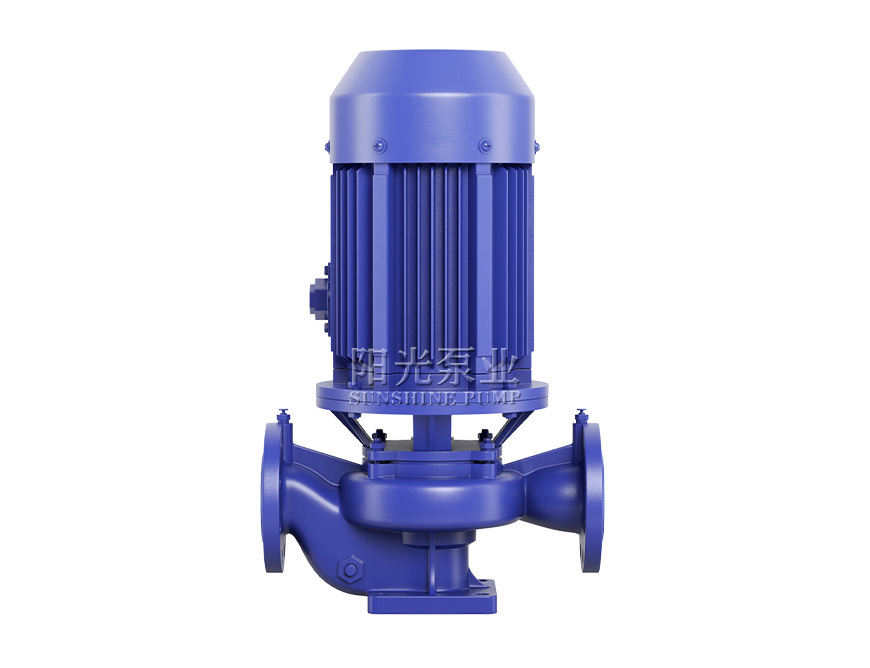

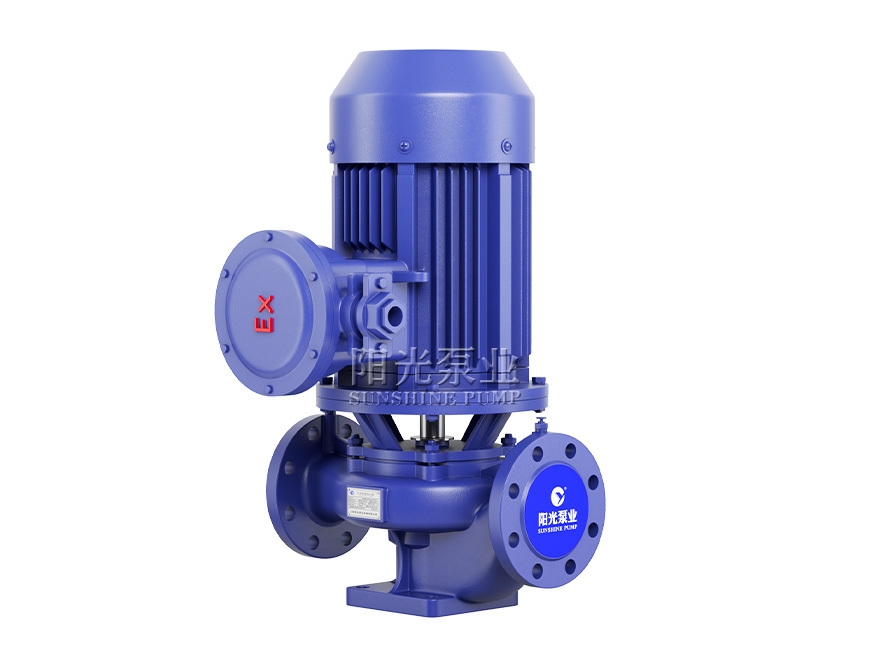

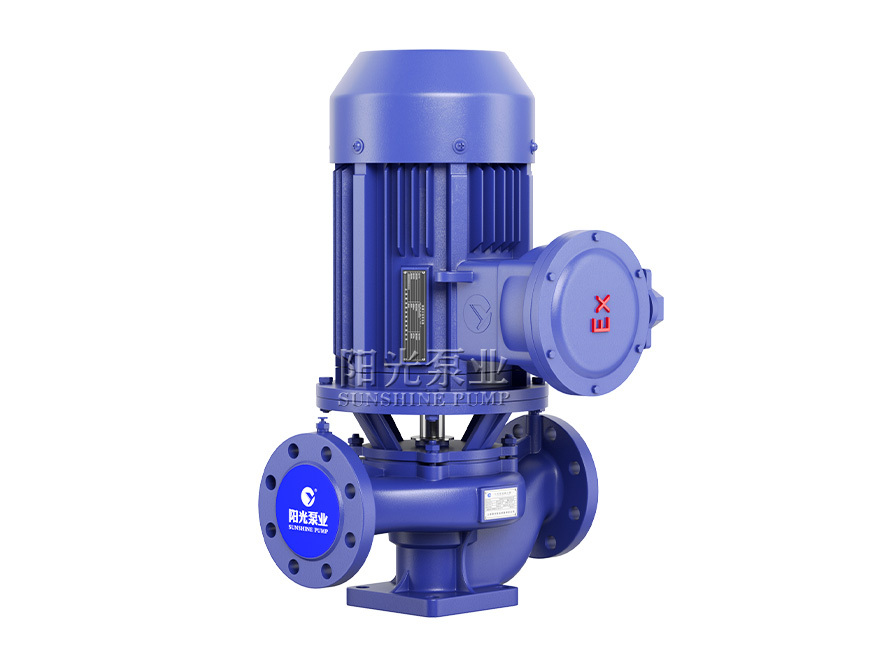

YG型立式防爆油泵

立式防爆電機適合易燃易爆場合，工作穩定

免費電話 在線咨詢

YG型立式防爆油泵 三維視頻

點擊播放

產品簡介

YG型立式單級單吸防爆離心泵，是由上海陽光泵業科技人員聯合國內水泵專家選用優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。?

產品特點

·泵為立式結構，進出口口徑相同，且位于同一中心線上，可像閥門一樣安裝于管路之中。

·葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊美觀，占地面積小，建筑投入低，加上防護罩則可置于戶外使用。

·泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

·軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和硬質合金材質，耐磨密封，能有效地延長使用壽命。

·安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

適用范圍

·輸送油、煤油、柴油，溶劑，食用油，被輸送介質溫度為-20℃~120℃。

·廣泛應用于油庫，碼頭，船舶，化工，輕紡，環保等工礦企業。

·治金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市住房采暖循環用泵，使用溫度105℃以下。

結構圖紙

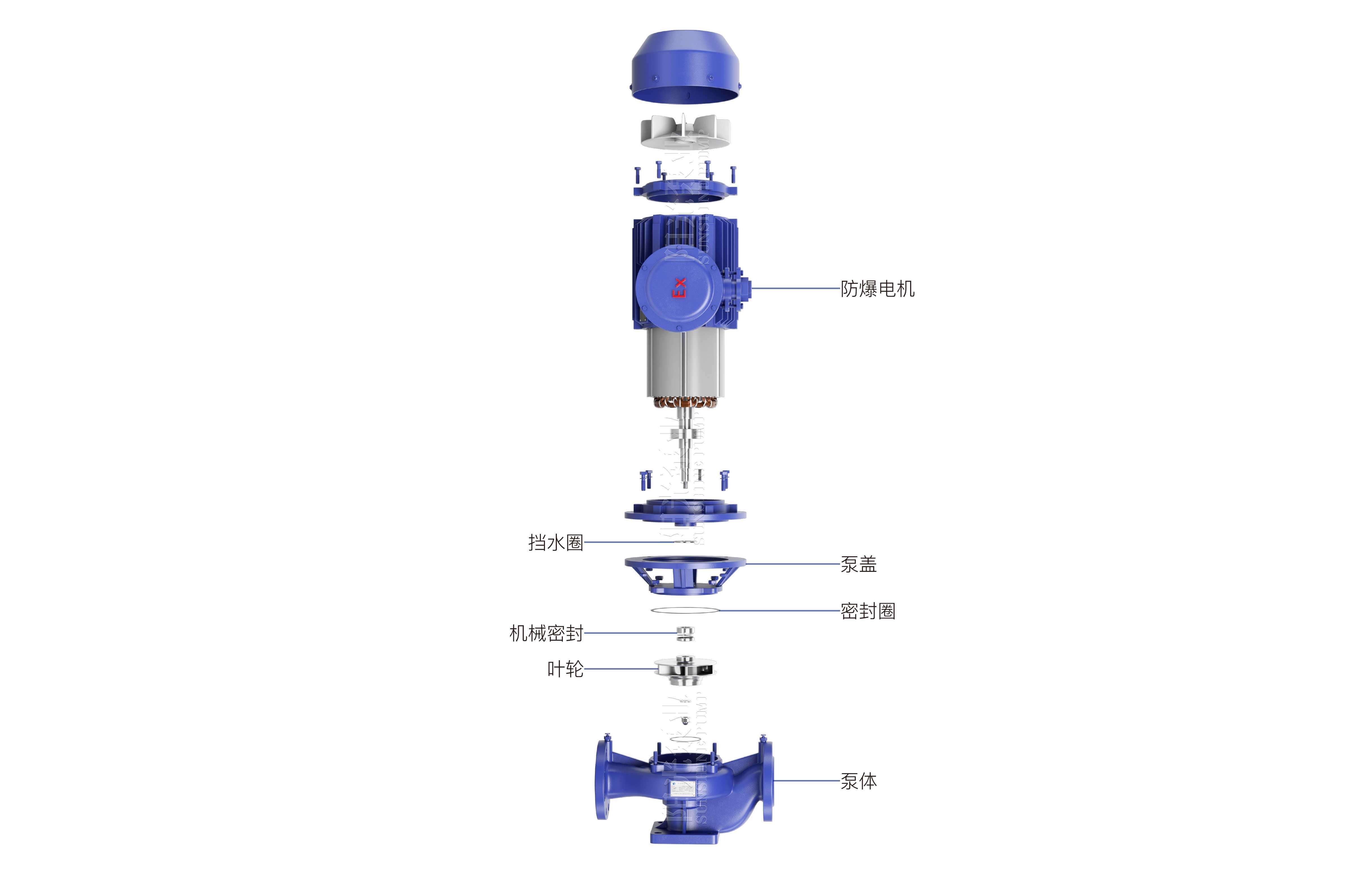

YG型立式防爆離心泵爆炸圖（帶水印-16號）11.06

性能參數

序號	型號	流量 (m3/h)	揚程 (m)	功率 (kW)	轉速 (r/min)	電壓 (V)
1	YG20-110	2.5	15	0.75	2900	220
2	YG20-160	2.5	32	0.75	2900	220/380
3	YG25-110	4	15	0.75	2900	220/380
4	YG25-125	4	20	0.75	2900	220/380
5	YG25-125A	3.6	16	0.75	2900	220/380
6	YG25-160	4	32	1.5	2900	380
7	YG25-160A	3.7	28	1.1	2900	220/380
8	YG32-100	4.5	12.5	0.75	2900	220/380
9	YG32-100I	6.3	12.5	0.75	2900	220/380
10	YG32-125	5	20	0.75	2900	220/380
11	YG32-125A	4.5	16	0.75	2900	220/380
12	YG32-160	6.5	32	1.5	2900	380
13	YG32-160A	4	25	1.1	2900	220/380
14	YG32-160I	6.3	32	2.2	2900	380
15	YG32-200	4.5	50	3	2900	380
16	YG32-200A	4	44	2.2	2900	380
17	YG32-200B	3.5	38	1.5	2900	380
18	YG32-200I	6.3	50	4	2900	380
19	YG32-200IA	6.3	44	3	2900	380
20	YG40-100	6.3	12.5	0.75	2900	220/380
21	YG40-100A	5.6	10	0.75	2900	220/380
22	YG40-125	6.3	20	1.1	2900	220/380
23	YG40-125A	5.6	16	0.75	2900	220/380
24	YG40-160	6.3	32	2.2	2900	380
25	YG40-160A	5.9	28	1.5	2900	380
26	YG40-160B	5.5	24	1.1	2900	220/380
27	YG40-200	6.3	50	4	2900	380
28	YG40-200A	5.9	44	3	2900	380
29	YG40-200B	5.3	36	2.2	2900	380
30	YG40-250	6.3	80	7.5	2900	380
31	YG40-250A	5.9	70	5.5	2900	380
32	YG40-250B	5.5	60	5.5	2900	380
33	YG40-100I	12.5	12.5	1.1	2900	220/380
34	YG40-100IA	11	10	0.75	2900	220/380
35	YG40-125I	12.5	20	1.5	2900	380
36	YG40-125IA	11	16	1.1	2900	220/380
37	YG40-160I	12.5	32	3	2900	380
38	YG40-160IA	11.7	28	2.2	2900	380
39	YG40-160IB	10.4	22	1.5	2900	380
40	YG40-200I	12.5	50	5.5	2900	380
41	YG40-200IA	11.7	44.5	4	2900	380
42	YG40-200IB	10.6	36	3	2900	380
43	YG40-250I	12.5	80	11	2900	380
44	YG40-250IA	11.6	70	7.5	2900	380
45	YG40-250IB	10.8	60	7.5	2900	380
46	YG40-250IC	10	52	5.5	2900	380
47	YG50-100	12.5	12.5	1.1	2900	220/380
48	YG50-100A	11	10	0.75	2900	220/380
49	YG50-125	12.5	20	1.5	2900	380
50	YG50-125A	11	16	1.1	2900	220/380
51	YG50-160	12.5	32	3	2900	380
52	YG50-160A	11.7	28	2.2	2900	380
53	YG50-160B	10.4	22	1.5	2900	380
54	YG50-200	12.5	50	5.5	2900	380
55	YG50-200A	11.7	44	4	2900	380
56	YG50-200B	10.6	36	3	2900	380
57	YG50-250	12.5	80	11	2900	380
58	YG50-250A	11.3	70	7.5	2900	380
59	YG50-250B	10.8	60	7.5	2900	380
60	YG50-250C	10	52	5.5	2900	380
61	YG50-100I	25	12.5	1.5	2900	380
62	YG50-100IA	22.3	10	1.1	2900	380
63	YG50-125I	25	20	3	2900	380
64	YG50-125IA	22.3	16	2.2	2900	380
65	YG50-160I	25	32	4	2900	380
66	YG50-160IA	23.4	28	4	2900	380
67	YG50-160IB	21.6	24	3	2900	380
68	YG50-200I	25	50	7.5	2900	380
69	YG50-200IA	23.5	44	7.5	2900	380
70	YG50-200IB	21.8	38	5.5	2900	380
71	YG50-250I	25	80	15	2900	380
72	YG50-250IA	23.4	70	11	2900	380
73	YG50-250IB	21.6	60	11	2900	380
74	YG50-315I	25	125	30	2900	380
75	YG50-315IA	23.7	113	22	2900	380
76	YG50-315IB	22.5	101	18.5	2900	380
77	YG50-315IC	20.6	85	15	2900	380
78	YG65-100	25	12.5	1.5	2900	380
79	YG65-100A	22.3	10	1.1	2900	380
80	YG65-125	25	20	3	2900	380
81	YG65-125A	22.3	16	2.2	2900	380
82	YG65-160	25	32	4	2900	380
83	YG65-160A	23.4	28	4	2900	380
84	YG65-160B	21.6	24	3	2900	380
85	YG65-200	25	50	7.5	2900	380
86	YG65-200A	23.5	44	7.5	2900	380
87	YG65-200B	21.8	38	5.5	2900	380
88	YG65-250	25	80	15	2900	380
89	YG65-250A	23.4	70	11	2900	380
90	YG65-250B	21.6	60	11	2900	380
91	YG65-315	25	125	30	2900	380
92	YG65-315A	23.7	113	22	2900	380
93	YG65-315B	22.5	101	18.5	2900	380
94	YG65-315C	20.6	85	15	2900	380
95	YG65-100I	50	12.5	3	2900	380
96	YG65-100IA	44.7	10	2.2	2900	380
97	YG65-125I	50	20	5.5	2900	380
98	YG65-125IA	45	16	4	2900	380
99	YG65-160I	50	32	7.5	2900	380
100	YG65-160IA	46.7	28	5.5	2900	380
101	YG65-160IB	43.3	24	4	2900	380
102	YG65-200I	50	50	15	2900	380
103	YG65-200IA	47	44	11	2900	380
104	YG65-200IB	43.5	38	7.5	2900	380
105	YG65-250I	50	80	22	2900	380
106	YG65-250IA	46.7	70	18.5	2900	380
107	YG65-250IB	43.3	61	15	2900	380
108	YG65-315I	50	125	37	2900	380
109	YG65-315IA	46.5	110	30	2900	380
110	YG65-315IB	44.5	100	30	2900	380
111	YG65-315IC	41	85	22	2900	380
112	YG80-100	50	12.5	3	2900	380
113	YG80-100A	44.7	10	2.2	2900	380
114	YG80-125	50	20	5.5	2900	380
115	YG80-125A	45	16	4	2900	380
116	YG80-160	50	32	7.5	2900	380
117	YG80-160A	46.7	28	5.5	2900	380
118	YG80-160B	43.3	24	4	2900	380
119	YG80-200	50	50	15	2900	380
120	YG80-200A	47	44	11	2900	380
121	YG80-200B	43.5	38	7.5	2900	380
122	YG80-250	50	80	22	2900	380
123	YG80-250A	46.7	70	18.5	2900	380
124	YG80-250B	43.3	60	15	2900	380
125	YG80-315	50	125	37	2900	380
126	YG80-315A	46.5	110	30	2900	380
127	YG80-315B	44.5	100	30	2900	380
128	YG80-315C	41	85	22	2900	380
129	YG80-350	50	150	55	2900	380
130	YG80-350A	46.6	142	45	2900	380
131	YG80-350B	40	135	37	2900	380
132	YG80-100I	100	12.5	5.5	2900	380
133	YG80-100IA	89	10	4	2900	380
134	YG80-125I	100	20	11	2900	380
135	YG80-125IA	89	16	7.5	2900	380
136	YG80-160I	100	32	15	2900	380
137	YG80-160IA	93.5	28	11	2900	380
138	YG80-160IB	86.6	24	11	2900	380
139	YG80-200I	100	50	22	2900	380
140	YG80-200IA	93.5	44	18.5	2900	380
141	YG80-200IB	87	38	15	2900	380
142	YG80-250I	100	80	37	2900	380
143	YG80-250IA	93.5	70	30	2900	380
144	YG80-250IB	87	60	30	2900	380
145	YG80-315I	100	125	75	2900	380
146	YG80-315IA	95	113	55	2900	380
147	YG80-315IB	90	101	45	2900	380
148	YG80-315IC	82	85	37	2900	380
149	YG100-100	100	12.5	5.5	2900	380
150	YG100-100A	89	10	4	2900	380
151	YG100-125	100	20	11	2900	380
152	YG100-125A	89	16	7.5	2900	380
153	YG100-160	100	32	15	2900	380
154	YG100-160A	93.5	28	11	2900	380
155	YG100-160B	86.6	24	7.5	2900	380
156	YG100-200	100	50	22	2900	380
157	YG100-200A	93.5	44	18.5	2900	380
158	YG100-200B	87	38	15	2900	380
159	YG100-250	100	80	37	2900	380
160	YG100-250A	93.5	70	30	2900	380
161	YG100-250B	87	60	22	2900	380
162	YG100-315	100	125	75	2900	380
163	YG100-315A	95	113	55	2900	380
164	YG100-315B	90	101	45	2900	380
165	YG100-315C	82	85	37	2900	380
166	YG100-350	100	150	90	2900	380
167	YG100-350A	87	142	75	2900	380
168	YG100-350B	82	135	75	2900	380
169	YG100-100I	160	12.5	11	2900	380
170	YG100-125I	160	20	15	2900	380
171	YG100-125IA	140	17	11	2900	380
172	YG100-160I	160	32	22	2900	380
173	YG100-160IA	140	28	18.5	2900	380
174	YG100-200I	160	50	37	2900	380
175	YG100-200IA	140	45	30	2900	380
176	YG100-200IB	100	40	22	2900	380
177	YG100-250I	160	80	55	2900	380
178	YG100-250IA	140	72	45	2900	380
179	YG100-250IB	100	65	37	2900	380
180	YG100-315I	160	125	90	2900	380
181	YG100-315IA	140	110	75	2900	380
182	YG100-315IB	143	100	75	2900	380
183	YG125-100	160	12.5	11	2900	380
184	YG125-100A	143	10	7.5	2900	380
185	YG125-125	160	20	15	2900	380
186	YG125-125A	143	16	11	2900	380
187	YG125-160	160	32	22	2900	380
188	YG125-160A	150	28	18.5	2900	380
189	YG125-160B	138	24	15	2900	380
190	YG125-200	160	50	37	2900	380
191	YG125-200A	150	44	30	2900	380
192	YG125-200B	138	37.5	22	2900	380
193	YG125-250	160	80	55	2900	380
194	YG125-250A	150	70	45	2900	380
195	YG125-250B	138	60	37	2900	380
196	YG125-315	160	125	90	2900	380
197	YG125-315A	150	110	75	2900	380
198	YG125-315B	143	100	75	2900	380
199	YG125-315C	134	88	55	2900	380
200	YG150-125	160	24	15	2900	380
201	YG150-125A	150	16	11	2900	380
202	YG150-160	160	32	22	2900	380
203	YG150-160A	150	28	18.5	2900	380
204	YG150-160B	140	24	15	2900	380
205	YG150-200	200	12.5	37	2900	380
206	YG150-200A	176	10	30	2900	380
207	YG150-200B	140	38	22	2900	380
208	YG150-250	200	80	75	2900	380
209	YG150-250A	187	70	55	2900	380
210	YG150-250B	172	60	45	2900	380
211	YG150-315	200	125	110	2900	380
212	YG150-315A	187	110	90	2900	380
213	YG150-315B	172	93	75	2900	380
214	YG150-350	160	150	110	2900	380
215	YG150-350A	150	142	90	2900	380
216	YG150-350B	140	135	75	2900	380
217	YG150-400	200	50	45	1450	380
218	YG150-400A	187	44	37	1450	380
219	YG150-400B	174	38	30	1450	380
220	YG150-400C	160	32	22	1450	380
221	YG150-500	200	80	90	1450	380
222	YG150-500A	187	70	75	1450	380
223	YG150-500B	174	62	55	1450	380
224	YG150-500C	160	56	45	1450	380
225	YG150-250I	200	80	75	2900	380
226	YG150-250IA	187	70	55	2900	380
227	YG150-250IB	173	60	45	2900	380
228	YG150-315I	200	125	110	2900	380
229	YG150-315IA	187	110	90	2900	380
230	YG150-315IB	173	95	75	2900	380
231	YG150-350I	160	150	110	2900	380
232	YG150-350IA	150	142	90	2900	380
233	YG150-350IB	140	135	75	2900	380
234	YG200-200	200	12.5	15	1450	380
235	YG200-200A	179	10	11	1450	380
236	YG200-250	200	20	18.5	1450	380
237	YG200-250A	184.4	17	15	1450	380
238	YG200-250B	167	14	11	1450	380
239	YG200-315	200	32	30	1450	380
240	YG200-315A	189	28	22	1450	380
241	YG200-315B	173	24	18.5	1450	380
242	YG200-400	200	50	45	1450	380
243	YG200-400A	187	44	37	1450	380
244	YG200-400B	174	38	30	1450	380
245	YG200-400C	160	32	22	1450	380
246	YG200-500	200	80	90	1450	380
247	YG200-500A	187	70	75	1450	380
248	YG200-500B	174	62	55	1450	380
249	YG200-200I	400	12.5	22	1450	380
250	YG200-200IA	358	10	18.5	1450	380
251	YG200-250I	400	20	30	1450	380
252	YG200-250IA	358	14	22	1450	380
253	YG200-250IB	322	13	18.5	1450	380
254	YG200-315I	400	32	55	1450	380
255	YG200-315IA	374	28	45	1450	380
256	YG200-315IB	346	24	37	1450	380
257	YG200-400I	400	50	90	1450	380
258	YG200-400IA	374	44	75	1450	380
259	YG200-400IB	347	38	55	1450	380
260	YG200-400IC	320	32	45	1450	380
261	YG200-500I	400	80	132	1450	380
262	YG200-500IA	374	70	110	1450	380
263	YG200-500IB	346	60	90	1450	380
264	YG200-500IC	320	50	75	1450	380
265	YG250-250	550	20	45	1450	380
266	YG250-250A	500	17	37	1450	380
267	YG250-315	550	32	75	1450	380
268	YG250-315A	500	28	55	1450	380
269	YG250-315B	450	24	45	1450	380
270	YG250-400	550	50	110	1450	380
271	YG250-400A	500	44	90	1450	380
272	YG250-400B	460	38	75	1450	380
273	YG250-400C	429	31	55	1450	380
274	YG250-500	550	80	200	1450	380
275	YG250-500A	510	70	160	1450	380
276	YG250-500B	470	60	132	1450	380
277	YG250-500C	430	50	110	1450	380
278	YG300-250	720	20	55	1450	380
279	YG300-250A	600	17	45	1450	380
280	YG300-315	720	32	90	1450	380
281	YG300-315A	650	28	75	1450	380
282	YG300-315B	580	24	55	1450	380
283	YG300-400	600	50	132	1450	380
284	YG300-400A	662	44	110	1450	380
285	YG300-400B	609	38	90	1450	380
286	YG300-400C	536	31	75	1450	380
287	YG300-460	720	65	200	1450	380
288	YG300-460A	666	55	160	1450	380
289	YG300-235I	1080	40	160	1450	380
290	YG300-235IA	965	32	132	1450	380
291	YG300-460B	614	45	110	1450	380
292	YG300-500	720	80	250	1450	380
293	YG300-500A	675	70	200	1450	380
294	YG300-500B	625	60	160	1450	380
295	YG300-500C	570	50	110	1450	380
296	YG350-250	1200	20	90	1450	380
297	YG350-250A	1080	16	75	1450	380
298	YG350-315	1200	32	160	1450	380
299	YG350-315A	1120	28	132	1450	380
300	YG350-315B	1040	24	110	1450	380
301	YG350-400	1200	50	250	1450	380
302	YG350-400A	1120	44	220	1450	380
303	YG350-400B	1040	38	200	1450	380
304	YG350-400C	905	31	160	1450	380
